Настенный конвектор «Универсал КНУ - С» КСК-20
Увеличить

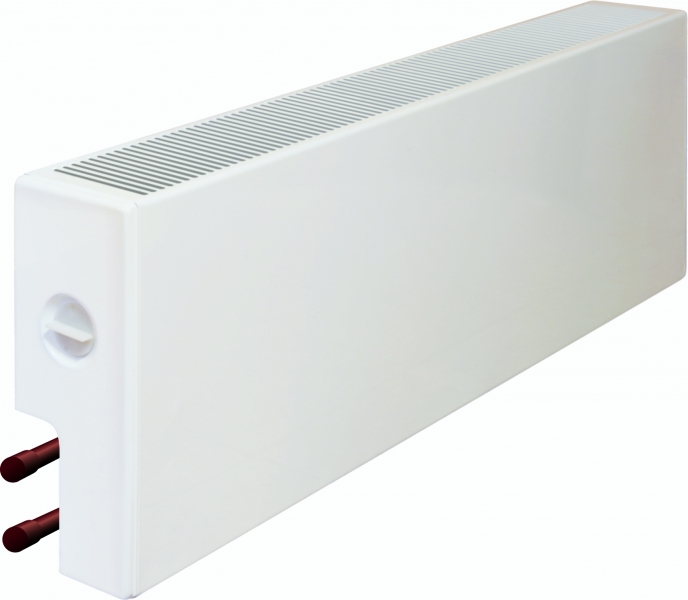

«Универсал КНУ - С» КСК 20 конвектор отопительный стальной настенный имеет кожух обтекаемой формы, без острых углов, средней глубины (ширина не более 160 мм).
Конвектор «Универсал КНУ - С» КСК-20
Конвектор предназначен для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150˚С и рабочим избыточным давлением до 1,0 МПа (10 кгс/см2). При температуре теплоносителя 105˚С температура на поверхности кожуха не более 40˚С. Конвектор выпускается двух модификаций – концевой и проходной, с резьбой 3/4 дюйма или без резьбы для подсоединения к системе отопления. Конвектор изготавливается с клапаном для регулирования теплоотдачи по воздуху. Возможно изготовление конвектора с нижним подключением с воздуховыпускным клапаном.
С 2018 года цвет нагревателя серый.
Гарантийный срок при соблюдении потребителем требований по хранению, транспортированию, монтажу и эксплуатации, предусмотренных ТУ 4935-081-00284581-02 и паспортом - 3 года со дня ввода конвектора в эксплуатацию или продажу (при реализации через торговую сеть), но не более 5 лет со дня изготовления. Средний, срок службы конвекторов не менее 25 лет при условии соблюдения требований паспорта и технических условий.
Модификации: концевой/проходной; с резьбой/с гладкими концами под сварку.
Доп. опция: воздушный клапан для регулирования теплового потока.
Изделие соответствует ГОСТ 31311-2005 и ТУ 4935-081-00284581-02.
Рекомендации к применению конвекторов СКАЧАТЬ ДОКУМЕНТ.
Увеличить
| Монтажный номер | Номинальный тепловой поток, кВт | Длина кожуха, L, мм | Длина оребрения, L1, мм | Общая длина концевого, L2, мм |
Общая длина проходного, L2, мм |
Вес концевого, кг |
Вес проходного, кг |
| У 14А | 0,7 | 598 | 396 | 681 | 686 | 11,2 | 11,5 |
| У 15А | 0,85 | 694 | 492 | 777 | 782 | 12,7 | 13 |
| У 16А | 1,0 | 790 | 588 | 873 | 878 | 14,3 | 14,6 |
| У 14 | 1,226 | 790 | 594 | 879 | 852 | 18 | 18,3 |
| У 15 | 1,348 | 838 | 642 | 927 | 900 | 19,1 | 19,4 |
| У 16 | 1,471 | 886 | 690 | 975 | 948 | 20,3 | 20,6 |
| У 17 | 1,593 | 934 | 738 | 1023 | 996 | 21,4 | 21,7 |
| У 18 | 1,716 | 982 | 786 | 1071 | 1044 | 22,5 | 22,8 |
| У 19 | 1,838 | 1030 | 834 | 1119 | 1092 | 23,6 | 23,9 |
| У 20 | 1,961 | 1078 | 882 | 1167 | 1140 | 24,8 | 25,1 |
| У 21 | 2,083 | 1126 | 930 | 1215 | 1188 | 25,9 | 26,2 |
| У 22 | 2,206 | 1174 | 978 | 1263 | 1236 | 27 | 27,3 |
| У 23 | 2,328 | 1222 | 1026 | 1311 | 1284 | 28,2 | 28,5 |
| У 24 | 2,451 | 1270 | 1074 | 1359 | 1332 | 29,3 | 29,6 |
| У 25 | 2,574 | 1318 | 1122 | 1407 | 1380 | 30,4 | 30,7 |
| У 26 | 2,696 | 1366 | 1170 | 1455 | 1428 | 31,5 | 31,8 |
| У 27 | 2,819 | 1414 | 1218 | 1503 | 1476 | 32,7 | 33 |
| У 28 | 2,941 | 1462 | 1266 | 1551 | 1524 | 33,8 | 34,1 |
Номинальный тепловой поток определен при нормальных (нормативных) условиях:
- температурный напор теплоносителя 70 °С;
- расход теплоносителя через прибор 0,1 кг/с;
- атмосферное давление 113 гПа;
- температура окружающей среды 22 °С.
