Настенный конвектор «Универсал М» КСК-20
«Универсал М» КСК 20 конвектор отопительный стальной настенный, имеет низкий кожух обтекаемой формы без острых углов, малой глубины (ширина не более 100 мм).
Конвектор «Универсал М» КСК-20
Конвектор предназначен для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 150°С и рабочим избыточным давлением до 1,0 МПа (10 кгс/см2). Обеспечивает поддержание комфортных температурных условий в отапливаемом помещении и экономию теплоэнергии за счёт регулирования теплоотдачи. При температуре теплоносителя 105°С температура на поверхности кожуха не более 40°С. Конвектор выпускается двух модификаций - концевой и проходной, с резьбой 3/4 дюйма или без резьбы для подсоединения к системе отопления. Конвектор изготавливается с клапаном для регулирования теплоотдачи по воздуху. Возможно изготовление конвектора с нижним подключением с воздуховыпускным клапаном.
С 2018 года цвет нагревателя серый.
Гарантийный срок при соблюдении потребителем требований по хранению, транспортированию, монтажу и эксплуатации, предусмотренных настоящим паспортом – 3 года со дня ввода конвектора в эксплуатацию или продажу (при реализации через торговую сеть), но не более 5 лет со дня изготовления. Средний срок службы конвекторов не менее 25 лет при условии соблюдения требований паспорта, технических условий.
Модификации: концевой/проходной; с резьбой/с гладкими концами под сварку.

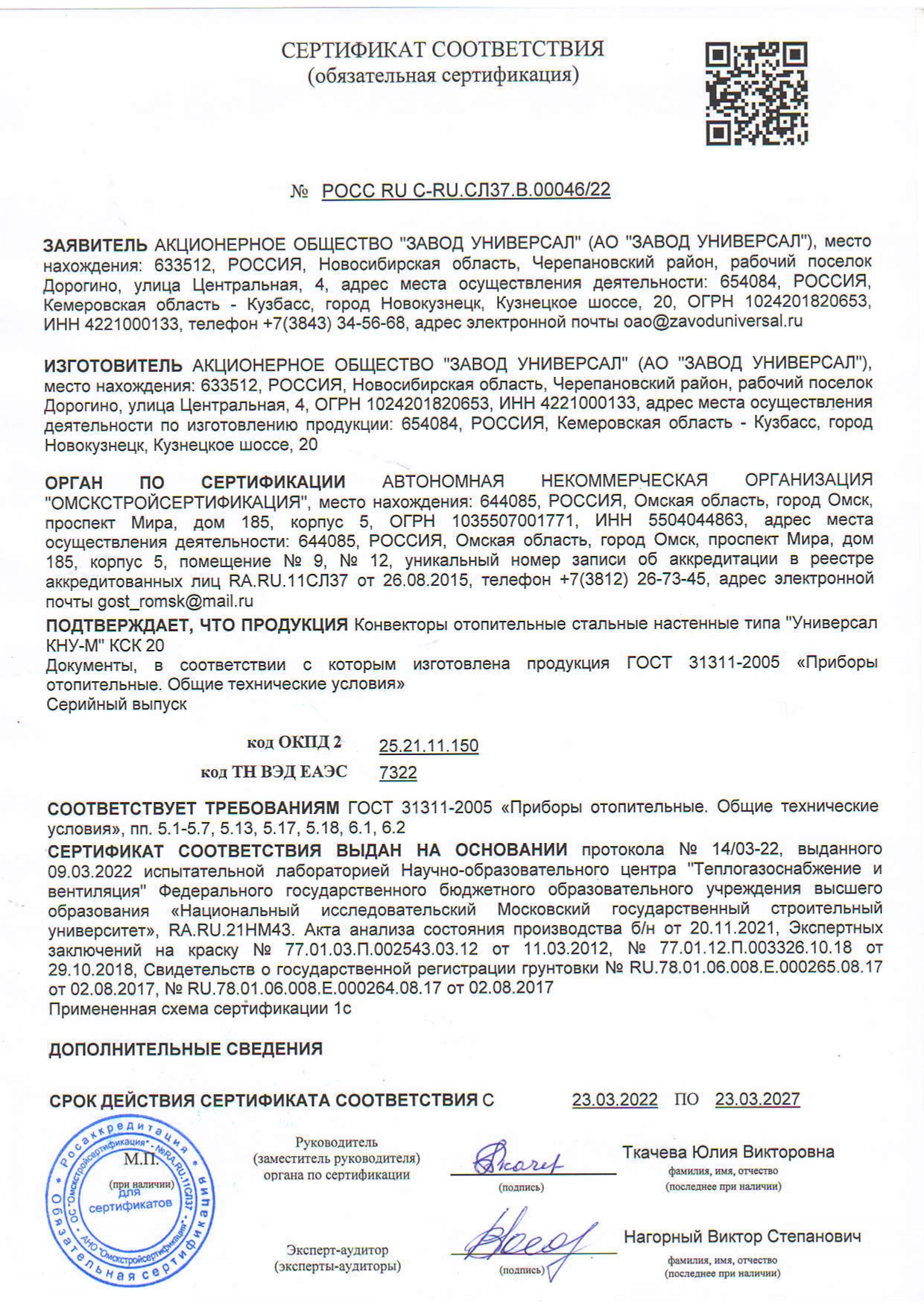

Изделие соответствует ГОСТ 31311-2005.
Рекомендации к применению конвекторов СКАЧАТЬ ДОКУМЕНТ.

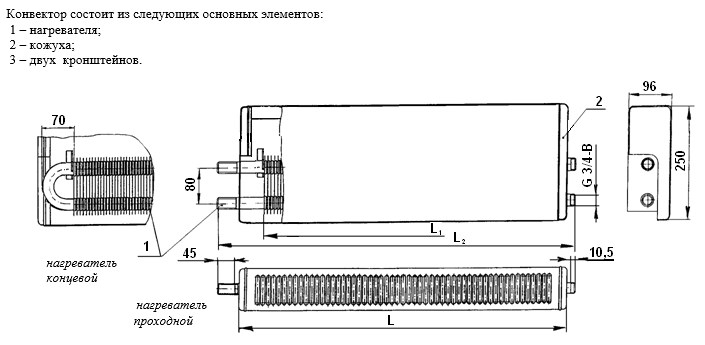

Монтажный номер | Номинальный тепловой поток, кВт | Длина кожуха, L, мм | Длина оребрения, L1, мм | Общая длина концевого, L1, мм |
Общая длина проходного, L1, мм |
Вес концевого, кг |
Вес проходного, кг |
У1-М | 0,4 | 646 | 504 | 668 | 716 | 6,03 | 6,1 |
У2-М | 0,479 | 742 | 600 | 764 | 813 | 6,89 | 6,95 |
У3-М | 0,563 | 646 | 540 | 668 | 716 | 7,95 | 8,02 |
У4-М | 0,677 | 742 | 636 | 764 | 813 | 9,09 | 9,18 |
У5-М | 0,789 | 838 | 744 | 870 | 910 | 10,38 | 10,45 |
У6-М | 0,902 | 934 | 840 | 966 | 1007 | 11,54 | 11,61 |
У7-М | 1,015 | 1030 | 936 | 1062 | 1103 | 12,74 | 12,81 |
У8-М | 1,127 | 1126 | 1032 | 1158 | 1200 | 13,91 | 13,98 |
У9-М | 1,24 | 1222 | 1128 | 1254 | 1297 | 15,08 | 15,14 |
У10-М | 1,353 | 1318 | 1230 | 1360 | 1394 | 16,88 | 16,31 |
У11-М | 1,465 | 1414 | 1326 | 1456 | 1489 | 17,46 | 17,5 |
У12-М | 1,578 | 1510 | 1422 | 1552 | 1587 | 18,65 | 18,69 |
У13-М | 1,69 | 1606 | 1506 | 1630 | 1685 | 19,66 | 19,79 |
Номинальный тепловой поток определен при нормальных (нормативных) условиях:
- температурный напор теплоносителя 70 °С;
- расход теплоносителя через прибор 0,1 кг/с;
- атмосферное давление 113 гПа;
- температура окружающей среды 22 °С.
